適用范圍
當前減壓閥系列產品適用于城建、化工、冶金、石油、制藥、食品、飲料、環保等行業。
結構特點和用處

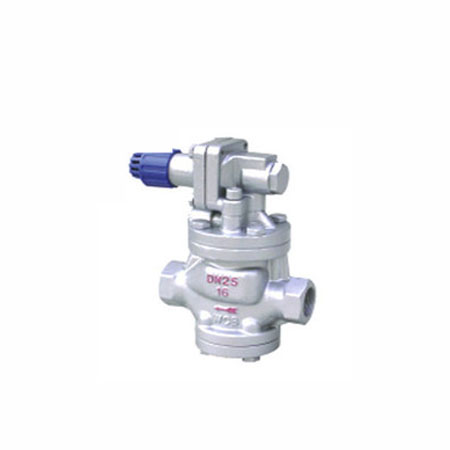

YG13H/Y型內螺紋高靈敏度蒸汽減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。
本系列產品在普通減壓閥基礎上做了以下改進，加大了活塞面積，改變了節流結構，改變了密封形式，改進了導閥結構和調節彈簧形式，從而從以下幾方面提高了產品的性能。
1、提高了對出口壓力變化的傳感效能，提高了靈敏度，大大降低了因上游壓力變化，流量變化等因素引起的壓力偏差。
2、改善了流線分布，降低了噪聲。
3、改進了密封面結構，延長了密封面壽命。
主要技術參數和性能指標
| 公稱壓力(Mpa) | 1.0 | 1.6 |  |
|---|---|---|---|
| 殼體試驗壓力(Mpa)* | 1.5 | 2.4 | |
| 密封試驗壓力(Mpa) | 1.0 | 1.6 | |
| 最高進口壓力(Mpa) | 1.0 | 1.6 | |
| 出口壓力范圍(Mpa) | 0.04-0.6 | 0.04-1.0 | |
| 壓力特性偏差(Mpa)△P2P | GB12246-1989 | ||
| 流量特性偏差(Mpa)P2G | GB12246-1989 | ||
| 最小壓差(Mpa) | 0.05 | 0.07 | |
| 滲漏量 | GB12245-1989 |
*：殼體試驗不包括膜片、頂蓋
主要零件材料
| 零件名稱 | 零件材料 |
|---|---|
| 閥體 閥蓋 底蓋 | WCB |
| 閥座 閥瓣 | 2Cr13 |
| 缸套 活塞 | 鋁鐵青銅 |
| 膜片 | PH15-7Mo |
| 活塞環 | 對位聚苯 |
| 導閥座 導閥瓣 | 2Cr13 |
| 主閥彈簧 | 50CrVA |
| 導調主彈簧 | 50CrVA |
| 調節彈簧 | 60Si2Mn |
流量系數(Cv)
| DN | 15 | 20 | 25 | 32 | 40 | 50 |
|---|---|---|---|---|---|---|
| Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 |
連接尺寸
| 公稱通徑 | G | L | H | H1 |
|---|---|---|---|---|
| 15 | 1/2" | 140 | 160 | 65 |
| 20 | 3-4" | 140 | 160 | 65 |
| 25 | 1" | 160 | 168 | 68 |
| 32 | 1-1/4" | 180 | 185 | 75 |
| 40 | 1-1/2" | 200 | 185 | 78 |
| 50 | 2" | 230 | 193 | 88 |
